Quel est le principe du projecteur marin ?

Un projecteur marin est un appareil essentiel à la sécurité de la navigation de nuit. Il produit une lumière directionnelle réfléchie et focalisée pour offrir à l'équipage une vue claire et faciliter l'identification des obstacles et des repères de navigation. L'utilisation de lampes à arc au carbone dans les projecteurs en 1870 a marqué le début de cette technologie. Aujourd'hui, les projecteurs marins utilisent des sources lumineuses plus sophistiquées comme les lampes halogènes au tungstène, les lampes à mercure à ultra haute pression, les lampes aux halogénures métalliques, les lampes au xénon et les lampes LED. Outre la navigation, ces feux sont utilisés pour la signalisation et dans d'autres domaines. Dans cet article, j'expliquerai en détail le principe d'un projecteur marin afin de comprendre en détail la technologie de ce type d'appareil de navigation.

Composition du projecteur marin

Pour comprendre le fonctionnement d'un projecteur marin, il est essentiel d'en connaître les composants. Ces composants permettent la création, le guidage, le contrôle et la production du faisceau lumineux pour garantir une performance optimale en mer.

Réflecteurs et systèmes de lentilles

Les projecteurs marins utilisent des éléments optiques pour orienter la lumière dans une direction précise et même la focaliser. Les composants principaux sont des réflecteurs et des lentilles. Les réflecteurs, principalement paraboliques et ellipsoïdaux, concentrent la lumière en un faisceau puissant. Les lentilles permettent également de diriger le faisceau vers la cible visée selon l'angle souhaité.

Le rôle d'un réflecteur

Un réflecteur est un composant optique essentiel d'un projecteur marin. Ce projecteur utilise des lentilles, éléments optiques clés de l'équipement, pour orienter la lumière dans la bonne direction. Une lentille est une lunette de plongée conçue pour centrer le navire vers un point précis afin d'accentuer le faisceau lumineux. Un réflecteur de forme parabolique ou ellipsoïdale est utilisé pour cette lentille. Le faisceau focalisé et amplifié peut également être efficacement ajusté pour permettre le mouvement grâce à des lentilles d'amélioration du faisceau. Ainsi, grâce à des lentilles d'amélioration et à des lentilles supplémentaires, le faisceau focalisé et amplifié peut également être efficacement ajusté pour permettre le mouvement.

Fonctions d'une lentille

Les lentilles gèrent la focalisation et la diffusion de la lumière dans un faisceau lumineux grâce aux principes de réfraction. Il existe deux catégories de lentilles : concaves et convexes. Les lentilles convexes focalisent la lumière en un seul point, la concentrant ainsi, tandis que les lentilles concaves la divergent pour couvrir une zone plus large. Différents types de lentilles peuvent être combinés pour adapter la forme et la taille du faisceau lumineux aux besoins de chaque situation.

Ampoules et technologie des sources lumineuses

Lorsqu'il s'agit de projecteurs marins, le choix de la source lumineuse est essentiel pour obtenir des performances et une fiabilité optimales.

Type de source lumineuse	Principe de fonctionnement	Avantages	Désavantages	Applications
Lampes halogènes au tungstène	Chauffer un filament de tungstène pour produire une lumière blanche brillante, avec du gaz halogène prolongeant la durée de vie du filament	Haute luminosité, allumage instantané, excellent rendu des couleurs	Efficacité énergétique inférieure	Situations nécessitant un éclairage immédiat de haute intensité
Lampes à mercure à ultra-haute pression	Le courant électrique à travers la vapeur de mercure génère une lumière UV, convertie en lumière visible par un revêtement au phosphore	Haute efficacité lumineuse, longue durée de vie, haute luminosité	Période de préchauffage requise, contient du mercure	Applications nécessitant un faisceau large et une grande visibilité
Lampes aux halogénures métalliques	L'arc électrique à travers un mélange d'halogénures métalliques et de vapeur de mercure produit une lumière de haute intensité	Haute efficacité, excellent rendu des couleurs, longue durée de vie	Période de préchauffage requise, contient de petites quantités de mercure	Situations nécessitant une grande visibilité et une représentation précise des couleurs
Lampes Xénon	Le courant électrique traversant le gaz xénon produit une lumière blanche brillante avec d'excellentes propriétés de rendu des couleurs.	Luminosité exceptionnelle, capacité d'allumage instantané, longue durée de vie opérationnelle	Coût plus élevé, peut nécessiter des alimentations électriques complexes	Applications nécessitant une intensité élevée et un faisceau large
LED	Électroluminescence : les électrons se recombinent avec les trous du matériau semi-conducteur pour libérer des photons	Haute efficacité, longue durée de vie, résistance aux chocs et aux vibrations, capacité de démarrage instantané	Coût initial plus élevé	Diverses applications maritimes

Le choix de la source lumineuse d'un projecteur marin dépend d'exigences spécifiques telles que la luminosité, l'efficacité énergétique, le rendu des couleurs et la durée de vie. Lors de la sélection d'une source lumineuse pour projecteur marin, les besoins spécifiques du navire et de l'environnement d'exploitation doivent être pris en compte afin de garantir des performances et une sécurité optimales.

Le principe du projecteur marin

L'explication du fonctionnement des projecteurs marins implique des activités et des processus approfondis et systématiques qui, lorsqu'ils sont bien combinés, garantissent qu'un éclairage efficace est réalisé dans les distances requises attendues dans un environnement marin.

Génération de lumière

Le fonctionnement d'un projecteur marin commence par la production de lumière. Plusieurs méthodes peuvent être utilisées, mais nous en présentons ici quelques-unes présentant des avantages notables :

Filament incandescent : Les anciens projecteurs marins utilisent des ampoules à incandescence à filament de tungstène. Lorsqu'un courant électrique traverse le filament, celui-ci brille et émet de la lumière. Ce mode de production de lumière est très simple et fiable, même s'il peut parfois s'avérer moins efficace que les alternatives modernes.

Décharge de gaz : Les projecteurs marins les plus modernes sont équipés de lampes à décharge, les lampes au xénon étant les plus répandues. Dans ces lampes, les atomes de xénon sont excités et un courant électrique circulant dans un tube rempli de gaz les allume. Les lampes au xénon offrent un excellent éclairage longue distance et sont appréciées pour leur forte intensité et leur excellent rendu des couleurs.

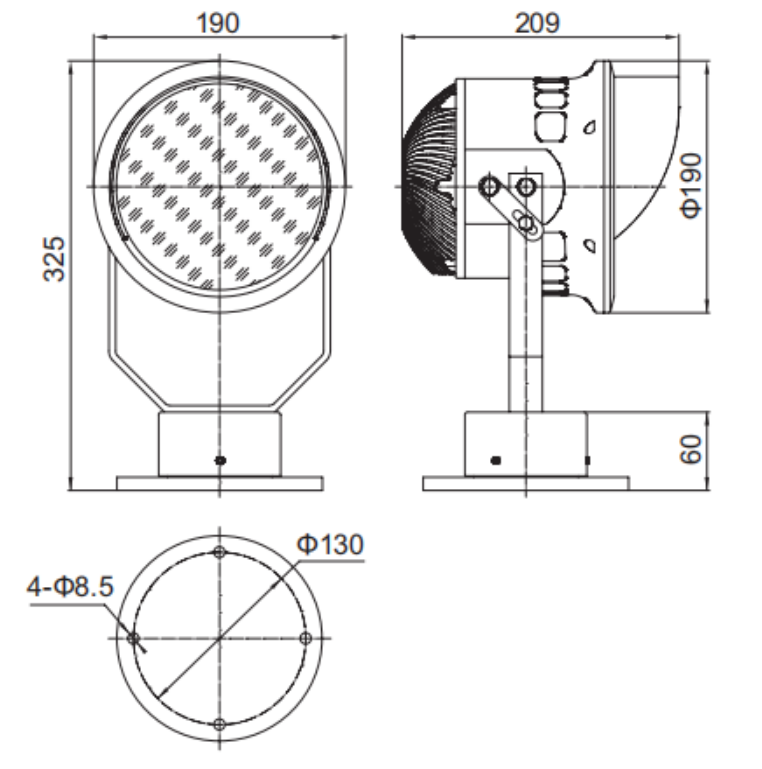

Diodes électroluminescentes : Les projecteurs marins actuels utilisent la technologie LED, plus moderne et sophistiquée. Les LED (diodes électroluminescentes) sont des semi-conducteurs qui émettent de la lumière lors du passage d'un courant électrique. Les projecteurs marins à LED présentent des avantages indéniables, tels qu'une longue durée de vie et une modulation aisée de l'éclairage. Les projecteurs marins à LED offrent une large gamme de couleurs et sont faciles à contrôler.

Réflexion et orientations :

Pour transformer la lumière en un faisceau focalisé, il est nécessaire d'appliquer une certaine direction, et c'est là qu'intervient le réflecteur. Le réflecteur est d'une importance cruciale.

Conception du réflecteur : Le réflecteur est généralement de forme parabolique ou elliptique, ce qui lui permet de capter la lumière émise par la source et de la diriger là où elle est nécessaire. Le revêtement réfléchissant de la surface est généralement en aluminium ou en argent, ce qui optimise l'efficacité lumineuse du réflecteur.

Mécanisme de mise au point : Le réflecteur permet de concentrer la lumière en un faisceau étroit, essentiel pour la vision à longue distance. La forme et la taille du réflecteur déterminent l'intensité et la largeur du faisceau. Un réflecteur plus grand capte une grande quantité de lumière et contribue à la création d'un faisceau plus lumineux et plus focalisé, ce qui rend la lumière de recherche plus large et plus dense.

Réfraction et contrôle

Une fois dirigée par le réflecteur, la lumière traverse un système de lentilles. Ce système affine le faisceau et contrôle ses caractéristiques :

Objectif Fonction: La lentille permet d'ajuster la forme du faisceau, le rendant plus étroit ou plus large selon la zone de couverture souhaitée. Elle corrige également les aberrations lumineuses, garantissant ainsi un faisceau aussi uniforme et intense que possible.

Contrôle de l'intensité : Le système de lentilles peut inclure des composants réglables permettant à l'opérateur de contrôler l'intensité lumineuse. Cela peut s'avérer utile dans différentes conditions météorologiques ou pour cibler des objets à des distances variables. Par exemple, un faisceau plus intense peut être nécessaire pour une détection à longue portée, tandis qu'une intensité plus faible peut suffire pour une inspection plus rapprochée.

Écart de faisceau : La lentille permet également de contrôler l'écart de faisceau. Un faisceau large est utile pour l'éclairage général, tandis qu'un faisceau étroit est plus adapté à la localisation de cibles spécifiques. Les projecteurs marins modernes sont souvent équipés de lentilles réglables permettant à l'opérateur de basculer entre différentes amplitudes de faisceau selon les besoins.

Projection

L'étape finale est la projection du faisceau contrôlé vers l'extérieur pour éclairer la zone cible :

Éclairage de la cible : Le faisceau focalisé et affiné est projeté vers l'extérieur, se propageant dans l'air et illuminant la zone ciblée. L'intensité et la portée du faisceau dépendent de la puissance de la source lumineuse, de l'efficacité du système réflecteur-lentille, et des conditions atmosphériques.

Effets atmosphériques : Les performances d'un projecteur peuvent être affectées par les conditions atmosphériques telles que le brouillard, la pluie ou la brume. Ces conditions peuvent disperser ou absorber la lumière, réduisant ainsi sa portée et son intensité. Les projecteurs marins sont souvent conçus pour fonctionner dans des conditions météorologiques variées, mais leurs performances peuvent être limitées dans des situations extrêmes.

Stabilité du faisceau : Pour garantir un ciblage précis, le projecteur doit être monté sur une plateforme stable. Les projecteurs marins modernes sont souvent équipés de systèmes de stabilisation qui compensent les mouvements du navire, garantissant ainsi un faisceau stable et précis sur la cible.

Options de Lentilles Supplémentaires

Les projecteurs marins modernes peuvent également inclure plusieurs fonctionnalités supplémentaires pour améliorer leurs performances et leur facilité d'utilisation :

Contrôle à distance: De nombreux projecteurs marins peuvent être commandés à distance, Permettant à l'opérateur de contrôler la direction, l'intensité et la diffusion du faisceau depuis un poste de contrôle à bord du navire. Ceci peut s'avérer particulièrement utile par mer agitée ou lorsque l'opérateur doit effectuer plusieurs tâches à la fois.

Suivi automatique : Certains projecteurs avancés sont équipés de systèmes de suivi automatique permettant de suivre les cibles en mouvement. Ces systèmes utilisent des capteurs et des algorithmes pour détecter et suivre les objets dans la zone éclairée, assurant ainsi un éclairage continu et réduisant le besoin de réglages manuels.

Intégration avec les systèmes de navigation : Les projecteurs marins peuvent être intégrés aux systèmes de navigation et de communication du navire. Par exemple, ils peuvent être reliés à des systèmes radar ou sonar pour confirmer visuellement la détection de cibles. Ils peuvent également être utilisés conjointement avec les systèmes de communication pour signaler d'autres navires ou fournir des repères visuels en cas d'urgence.

Conclusion

En résumé, le principe de fonctionnement des projecteurs marins repose sur une combinaison de génération, de réflexion, de réfraction et de projection de lumière, chaque étape étant soigneusement conçue pour garantir un éclairage efficace et efficient en milieu marin. Les progrès technologiques modernes ont encore amélioré les capacités des projecteurs marins, les rendant plus polyvalents et plus fiables pour la navigation, la recherche et le sauvetage, et les opérations de sécurité maritime.
